一、六氟化硫的特性及關注點：
六氟化硫（以下簡寫：SF6）以其良好的絕緣性能和滅弧性能，被廣泛應用于電器工業，如：斷路器、高壓開關、高壓變壓器、氣封閉組合電容器、高壓傳輸線、互感器等。六氟化硫還因其化學惰性、無毒 、不燃及無腐蝕性，還被廣泛應用于金屬冶煉、大氣示蹤，電子制造等行業。
六氟化硫本身對人體無毒、無害,但是卻是一種窒息劑，在高濃度下會呼吸困難、喘息、皮膚和黏膜變藍、全身痙攣。國標規定操作間空氣中六氟化硫氣體的允許濃度不大于6g/m3或空氣中氧含量應大于18%；另外六氟化硫是在化學上極其穩定的一種氣體，它在大氣中的壽命約為3200年，如以100年為基線，其潛在的溫室效應作用為CO2的2.39萬倍。是《京都議定書》中被禁止排放的6種溫室氣體之一。
二、目前六氟化硫的使用現狀及檢測狀態：
我國對六氟化硫電氣設備的認識始于20世紀60年代，70年代初第一臺國產設備投運，第一組SF6全封閉組合電器絕緣變電站（簡稱：GIS）引進，此后不同電壓等級設備相繼得到鑒定和使用，到改革開放的80年代，大量的六氟化硫電氣設備引進和研制成功，不斷地促進了六氟化硫電氣設備在我國的迅速發展。至目前，高壓斷路器幾乎全部使六氟化硫替代絕緣油和空氣介質；GIS在許多省網已經投運，六氟化硫變壓器也在一些城網改造中得以引進；其他如互感器、套管等也得到大量更換與應用，甚至電容器、避雷器和管道母線等設備亦在應用。
基于SF6的特性，為了符合國際上對環保的要求，需要檢測其氣體的泄露，并且針對其化學特性在操作間需要同時檢測氧氣的含量；
三、目前使用六氟化硫設備及現狀：
1、GIS由斷路器、隔離開關、接地開關、互感器、避雷器、母線、連接件和出線終端等組成，這些設備或部件全部封閉在金屬接地的外殼中，在其內部充有一定壓力的六氟化硫絕緣氣體，故也稱六氟化硫全封閉組合電器。GIS不僅在高壓、超高壓領域被廣泛應用，而且在特高壓領域也被使用。與常規敞開式變電站相比，GIS的優點在于結構緊湊、占地面積小、可靠性高、配置靈活、安裝方便、安全性強、環境適應能力強，維護工作量很小。但是其局放信號檢測目前并未普及。
GIS的電壓覆蓋范圍甚至可以達到500kV、750kV等級，僅華東地區其一年的110kV和220kV的GIS間隔就達到了1812個，還不包括電廠、大型企業使用的，也沒有包含500kV和35kV的GIS。但GIS中六氟化硫氣體的用量也是驚人的，其一個氣室的用氣量就會達到數百公斤。對有些大型變電站，尤其是較大電廠，其年漏氣量甚至會達到數百公斤，甚至上噸 。由此推算，其漏氣總量是驚人的，而且，GIS的使用還在不斷的擴大之中。
2、六氟化硫氣體絕緣斷路器具有尺寸小、重量輕、開斷容量大、維護工作量小等優點。目前六氟化硫斷路器最高工作電壓已達765kV，開斷電流已達80kA，額定電流已達12kA。除35KV的有真空斷路器外，110KV極其以上均被SF6斷路器覆蓋。這部分可能存在的泄露也需要檢測。
3、SF6氣體互感器近幾年增長比例遠超油浸式電流互感器；并且同SF6氣體絕緣斷路器一樣隨著電壓等級的上升,SF6氣體電流互感器所占相應電壓等級總臺數的比例也隨之上升。以國家電網近年統計數據來看，500KV占的比例最高，占總量的49%；330KV、220KV、110KV、66KV分別占39.8%、22.46%、10.05%和4.13%；
4、近年各種配電用的開關柜、環網柜等充六氟化硫的產品不斷涌現，以及氣體絕緣變壓器（GIT）和氣體絕緣電纜（GIC）不斷國產化，這些設備都急需檢測六氟化硫的泄露。
四、我司產品框架及選型
1）、六氟化硫氣體探測器 JQB-G-SF6 （0-1000ppm）
2）、氧氣氣體探測器 JQB-G-O2 （0-30%VOL）

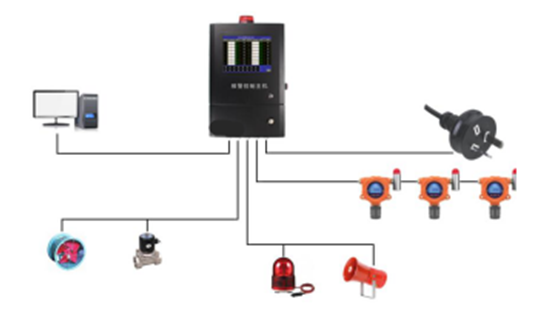

3）、固定式氣體報警控制箱 JQB-G-90C01 （可接17-32路探頭，液晶觸摸屏，聲光報警、8組無源繼電器）

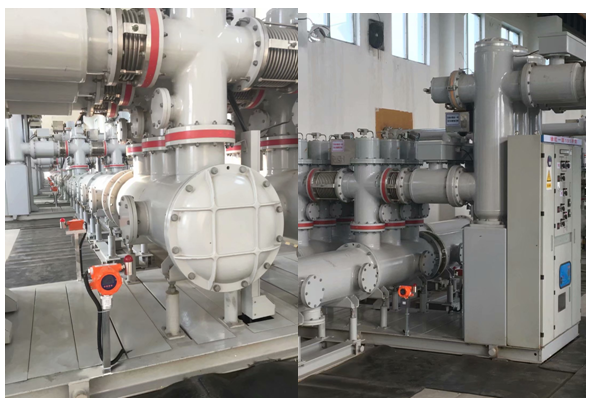

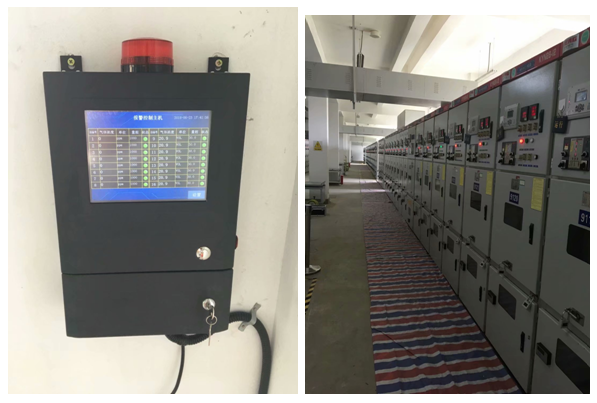

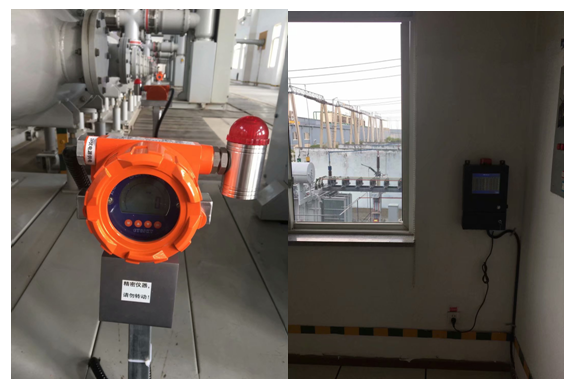

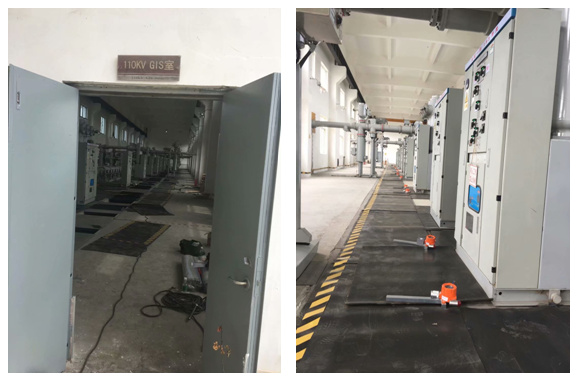

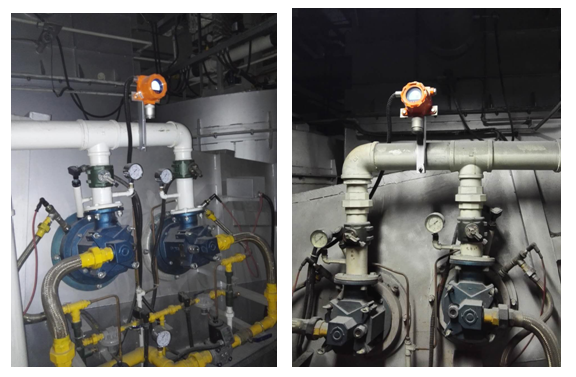

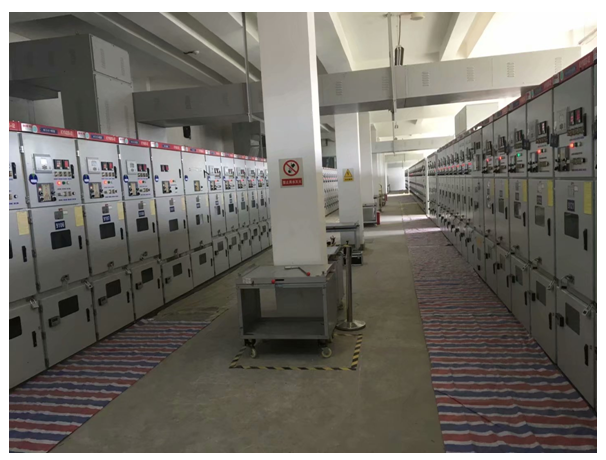

五、現場應用及照片：
六、方案意義及六氟化硫的分解與回收。
1、六氟化硫氣體作為高效生產的重要組成部分，在很多電氣技術設備中廣泛使用，高壓電氣中六氟化硫的使用量越大，越有可能因泄露對環境造成越來越大的影響。
2、國際大環境對溫室效應及碳排放的要求日益提高，汽車也在短短5年內從國三的排放提高到國六，而六氟化硫作為不可替代的電網組成部分，極其需要對其使用時的泄露進行檢測。
3、六氟化硫是一種人工合成的極其穩定的氣體，具備回收再利用的特性，但是泄露到大氣中的六氟化硫，目前尚無法進行搜集分解。所以，需要對其設備使用中的微小泄露進行及時檢測，以便防止更大的泄露，危害環境。
4、此方案能很大程度的保證設備使用的安全性，對溫室效應的有效防范性，以及對操作間人員生命安全的有效保護性。
